镀铝锌板
无惧岁月和环境考验
Galvalume

标准的55%铝镀铝锌

镀层成分

55%铝+43.5%锌+1.5%硅及其他微量元素

耐蚀机理

融合了Al的物理保护和高耐久性以及Zn的电化学保护性，以及多种微量元素的添加，具有优良的耐大气腐蚀性

耐蚀效果

在中性环境下，耐腐蚀性是同等镀层厚度镀锌板的2-4倍

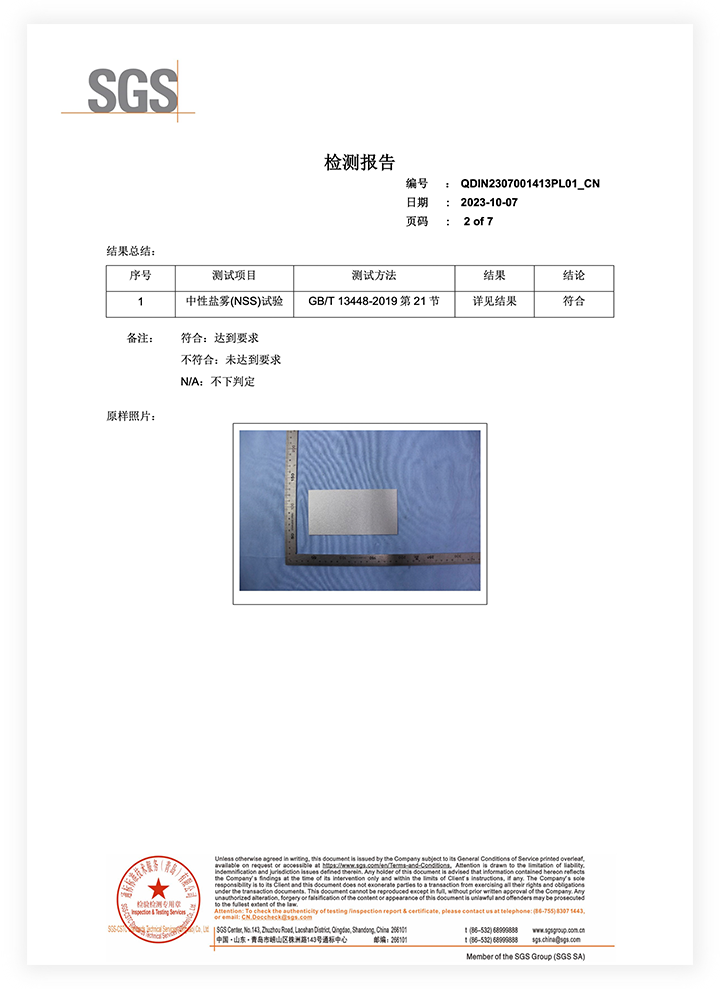

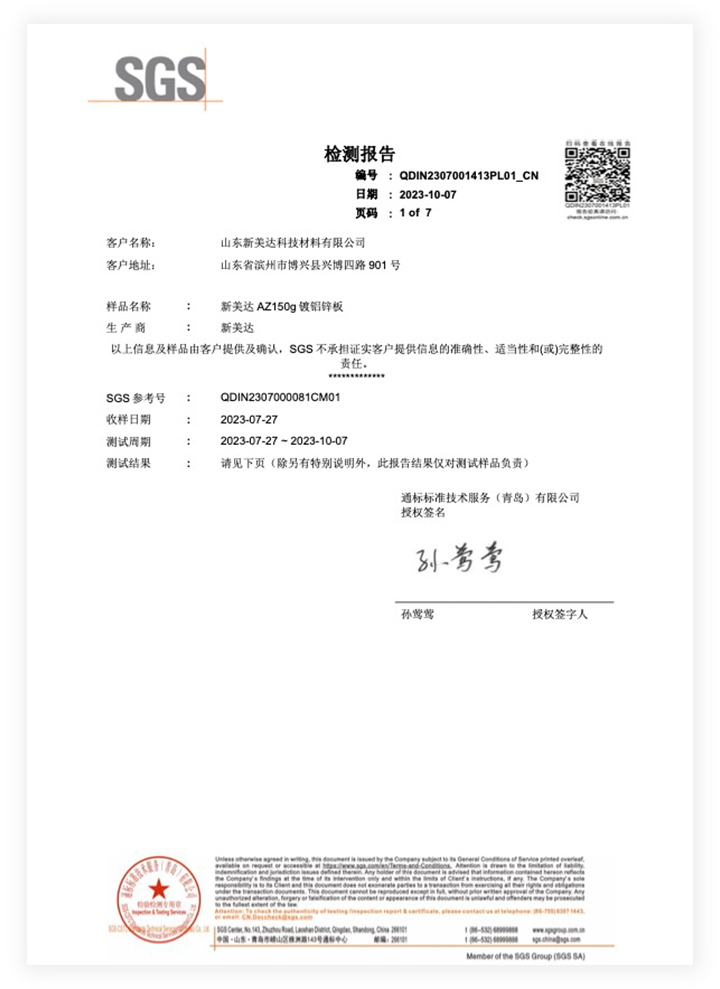

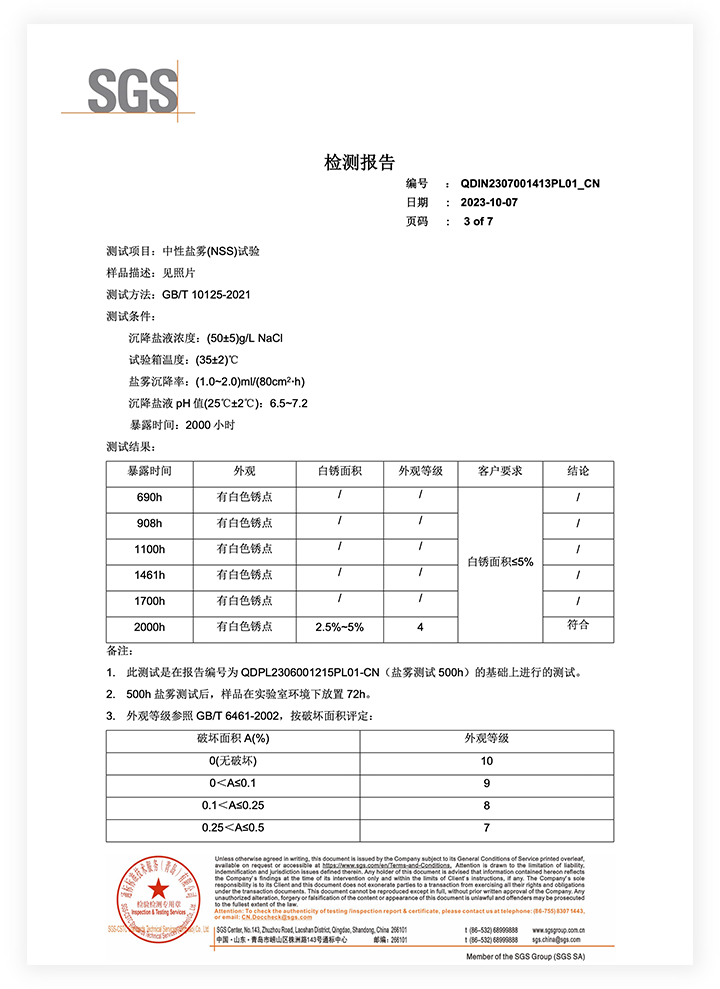

AZ150通过SGS2000小时盐雾实验检测

枝晶间距小

枝晶间距是衡量镀铝锌产品耐腐蚀寿命的重要因素，枝晶间距越小，镀层耐腐蚀性越好。若镀铝锌的枝晶间距大于20μm，则产品的耐腐蚀性较差。

新美达镀铝锌因配方优势和镀层厚度控制，在电子显微结构下，枝晶间距为10-15μm，产品的耐腐蚀性较好。

新美达镀铝锌板枝晶间距为10-15μm

图：镀层表面结构-光学显微结构

理想的镀层结构

新美达镀铝锌的镀层结构呈交错的骨架式，具有较好的致密性，可防止雨水和腐蚀性介质侵入，产品的耐腐蚀性较好。若镀层结构呈竹节状，则镀层不够致密，产品耐腐蚀性较差。

图：镀层断面结构-光学显微结构

锌花细小均匀

结晶的稳定性决定了锌花的大小和均匀程度，在钢带温度、锌液温度、表面粗糙度、镀后冷却、锌液特殊配方等共同作用下，对锌花进行精准控制。

新美达镀铝锌的锌花直径控制在0.5-3mm之间，锌花细小均匀、外观效果稳定。

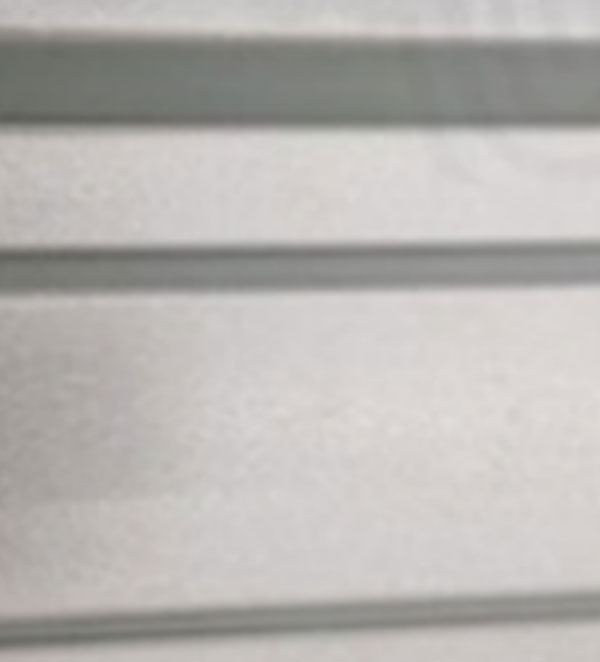

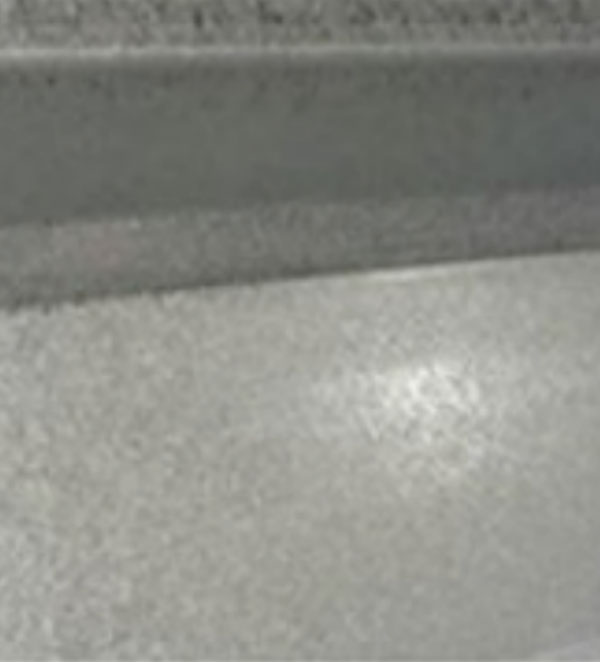

镀铝锌外观

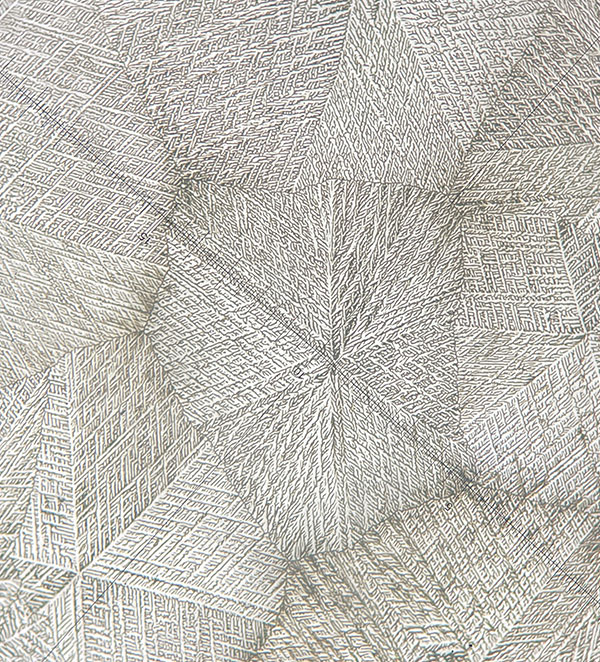

镀铝锌锌花-光学显微结构

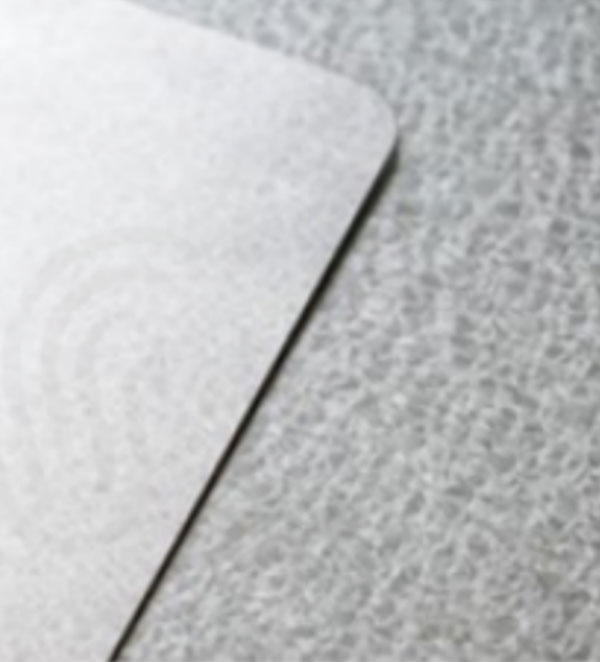

钝化+耐指纹工艺

新美达镀铝锌镀后处理采取二涂二烘工艺，即先钝化后烘干冷却，再涂耐指纹及烘干冷却，耐指纹膜厚更厚及固化更彻底，加工润滑性相对更好。

新美达镀铝锌

普通镀铝锌

产品质保

镀铝锌镀层量

AZ150

20年

质保年限

20年

镀铝锌镀层量

AZ180

25年

质保年限

25年

镀铝锌镀层量

AZ200+

30年

质保年限

30年

产品规格

镀层成分
55%铝-43.5%锌-1.5%硅
镀层厚度
AZ30-AZ220
产品厚度
0.15–1.60mm
产品宽度
700–1260mm

生产工艺流程

前处理

开卷后，经过脱脂段和还原炉，把钢卷清洗干净并且使其成分还原，达到可以进行镀锌的程度。

中央段

经过锌锅，在钢板表面镀上锌层，然后再经过冷却塔冷却定型。

后处理

经过光整、拉矫、钝化，卷到了收卷机上，形成最终的产品。

  • 1、开卷机
  • 2、焊机
  • 3、冲边剪
  • 4、入口活套
  • 5、前处理（清洗段）
  • 6、预热+明火段
  • 7、辐射管加热段
  • 8、辐射管保温段
  • 9、快冷段
  • 10、均衡段
  • 11、锌锅
  • 12、气刀
  • 13、移动风箱
  • 14、固定冷却风箱
  • 15、下行冷却段
  • 16、水淬槽
  • 17、镀层测厚仪
  • 18、光整理机
  • 19、拉矫机
  • 20、钝化涂布
  • 21、钝化干燥
  • 22、钝化冷却段
  • 23、树脂涂布
  • 24、树脂烘干固化
  • 25、树脂冷却段
  • 26、出口活套
  • 27、涂油机
  • 28、出口剪
  • 29、卷取机

生产设备

西门子电气控制系统
德国EMG纠偏CPC/EPC系统
9段清洗控制
高效电解清洗及磁过滤
超长水平退火炉
保护气加热控制
锌灰清除装置
先进气刀系统
在线X-Ray镀层测厚仪
湿光整设计光整力5000kN
两弯两矫湿拉矫工艺
钝化与耐指纹二涂二烘配置
镀铝锌板是指钢板镀层在锌的基础上添加了铝（钝化保护），一般成分为55%铝，43.5%锌，1.5%硅，具有优良耐大气腐蚀性，耐腐蚀是镀锌板的2-4倍，还具备铝板的耐高温腐蚀性，表面光滑，外观良好。
用途：建筑屋顶、墙面、电气柜、家电、汽车、彩涂基板等
